2011年，我國提供了近三分之一的無源元件。電子元器件行業協會數據顯示，2011年電容器銷售總額達67億美元，比2010年增長了5%。以電阻、電感、電容等為代表的被動元件從2011年以來已經開始穩中有升，平板電腦為代表的消費電子，以及受各種利好政策的積極影響的白色家電、汽車電子、手持設備等市場對被動元件需求增加，電阻、電容等市場的前景可以說十分樂觀。本期半月談將聚焦電容在不同場合的選型和應用，同時展望電容在應用市場上呈現的趨勢。

      低壓電熱電容器有很多種命名方法，按照功能分，包括旁路電容，去耦電容，濾波電容；按照介質又可分為瓷介、薄膜介質（含多種薄膜）、鋁電解電容器……不過無論是哪種電容，它的原理都是一樣的，即利用對交流信號呈現低阻抗的特性——工作頻率越高，電容值越大則電容的阻抗越小。在電路中，如果電容起的主要作用是給交流信號提供低阻抗的通路，就稱為旁路電容；如果主要是為了增加電源和地的交流耦合，減少交流信號對電源的影響，就可以稱為去耦電容；如果用于濾波電路中，那么又可以稱為濾波電容；除此以外，對于直流電壓，電容器還可作為電路儲能，利用充放電起到電池的作用。

      正因?yàn)殡娙輳V泛的應用，如何選擇適合和電容器就成了許多工程師關注的話題。

低壓電熱電容器的選擇

      低壓電熱電容器的阻抗與頻率成反比，所以電容可以阻擋低頻通過。電感正相反——所以二者適當組合,就可過濾各種頻率信號。如在整流電路中,將電容并在負載上或?qū)㈦姼写?lián)在負載上,可濾去交流紋波。

     低壓電熱電容器主要用于市電濾波或變壓器整流后的濾波，其工作頻率與市電一致為50Hz；而高頻濾波電容主要工作在開關電源整流后的濾波，其工作頻率為幾千Hz到幾萬Hz。當我們將低頻濾波電容用于高頻電路時，由于低頻濾波電容高頻特性不好，它在高頻充放電時內阻較大，等效電感較高。因此在使用中會因電解液的頻繁極化而產生較大的熱量。而較高的溫度將使電容內部的電解液氣化，電容內壓力升高，較終導致電容的鼓包和爆裂。

      電源濾波電容的大小，平時做設計，前級用4.7u,用于濾低頻，二級用0.1u，用于濾高頻，4.7uF的電容作用是減小輸出脈動和低頻干擾，0.1uF的電容應該是減小由于負載電流瞬時變化引起的高頻干擾。一般前面那個越大越好，兩個電容值相差大概100倍左右。電源濾波，開關電源，要看你的ESR(電容的等效串聯電阻)有多大，而高頻電容的選擇較好在其自諧振頻率上。大電容是防止浪涌，機理就好比大水庫防洪能力更強一樣；小電容濾高頻干擾，任何器件都可以等效成一個電阻、電感、電容的串并聯電路，也就有了自諧振，只有在這個自諧振頻率上，等效電阻較小，所以濾波較好。

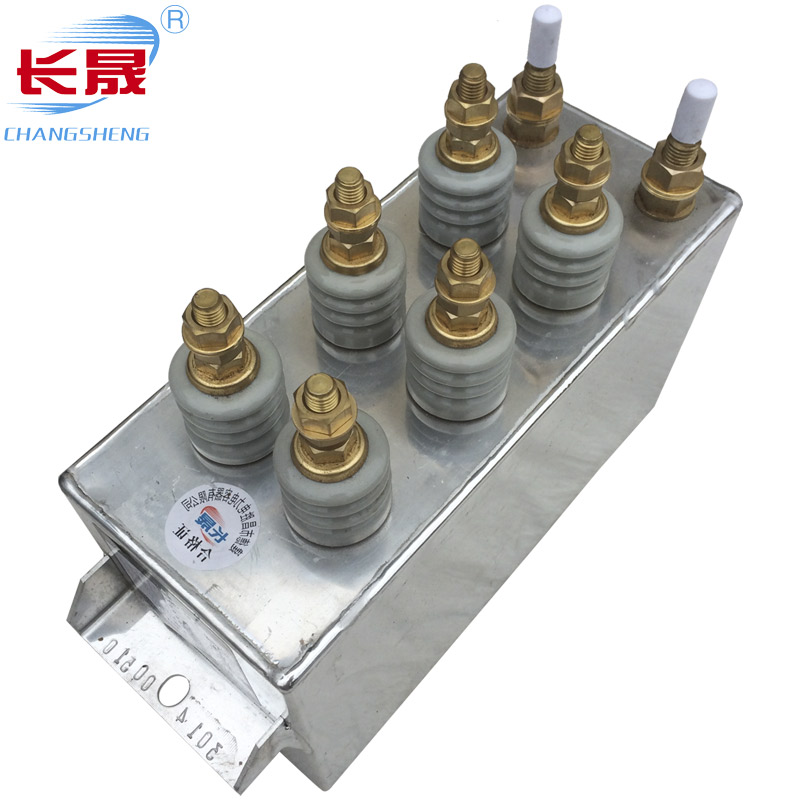

本公司產品還有：電熱電容器、超音頻電容器、高壓電熱電容器、RFM型全薄膜電熱電容器、直流濾波電容、高頻電熱電容器
